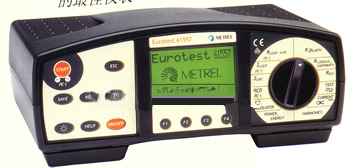

产品详细介绍 |
|
特点优点：
低压电气安装安全性测试 满足EN61557BI标准
多功能测试仪器，快速测试及解决问题
单手既可完成测试及存储功能
功能完善的测试软件能够支持整个测试过程
具有INTERNET升级能力
功能：
绝缘测试0---1000V
接地电阻测试（钳形+接地电极测试）
保护装置连续性测试
回路（线路）电阻/阻抗/电流测试
相序测试
电压测试
电流测试
功率及能量测试
谐波分析
RCD保护装置测试
适用领域：
电力低压电气维护
工厂低压电气维护
建筑楼宇电气维护
通讯部门电气维护
市政系统电气维护 |
| 产品功能描述 |
|
| 绝缘电阻： |
|
| 量程 |
0～1000MΩ（Un≥250V） 0～200MΩ（Un<250V） |
| 分辨率 |
0.001 0.01 0.1 1MΩ |
| 精度 |
±（2％+2D）...（0～200MΩ） |
| 测试电压 |
50 100 250 500 1000V |
| 供电电流 |
>1mA |
| 保护导体的连续性（单点测试）： |
|
| 量程 |
0.00～19.99Ω 20.0～199.9Ω 200～2000Ω |
| 精度 |
±（2％+2D）...（0～20Ω） |
| 开路端子测试电压 |
4～7Vd.c. |
| 测试电流 |
>200mA |
| 测试导线补偿 |
是 |
| 自动极性变换 |
是 |
| 连续性（连续测试）： |
|
| 量程 |
0.0～199.9Ω 200～2000Ω |
| 精度 |
±（3％+3D） |
| 短路测试电流 |
<7mA |
| 开路端子测试电压 |
4～7Vd.c. |
| 接地电阻（四导线法）： |
|
| 量程 |
0～20kΩ |
| 分辨率 |
0.01；0.1；1；10Ω |
| 基本精度 |
±（2％+3D）...（0～2kΩ） |
| 测试电压 |
40V（d.c.）/125Hz/正弦波 |
| 短路测试电流 |
<20mA |
| 自动电势和电流探头电 |
是 |
| 接地电阻（两个测试夹 |
|
| 量程 |
0～19.99Ω 20.0～100.0Ω |
| 基本精度 |
±（10％+2D）±（20％） |
| 特殊接地电阻： |
|
| 量程 |
0～2000kΩm |
| 测杆之间的距离 |
1～30m |
| RCD保护设备： |
|
| 标称测试电流 |
10；30；100；300；500；1000mA（0或180℃） |
| RCD类型 |
AC，标准或任选 |
| RCD接触电压： |
|
| 量程 |
0.00～9.99 10.0～100V |
| 分辨率 |
0.01 0.1V |
| 基本精度 |
（-0/+10）％±0.2V （-0/+10）％ |
| 测试电流 |
<0.5lΔN |
| 测试结果自动计算 |
是 |
| 电源 |
|
| 电压 |
6V（4*1.5V IEC LR14） |
| 产品物理特征 |
|
| 长度 |
185mm |
| 宽度 |
265mm |
| 高度 |
110mm |
| 重量 |
2.1kg（包括电池） |
| 兼容性 |
|
| 可視和声音报警 |
是 |
| 显示 |
图显LCD（背光） |
| 存储器 |
2000条测试结果 |
| 计算机接口 |
RS232 |
| 即带附件 |
|
| |
标配：主机、3×1.5米测试导线及测试头、鳄鱼夹、测试软件及RS232接口电缆、软包、说明书、
两个接地电阻测试钳（A1018+A1019）、20米接地电阻测试线（S2001）
|
| 可选附件 |
|
| |
S2002 50米接地电阻测试导线；
A1110用于相序测试的电缆；
A1002用于绝缘电阻或连续性测试；
A1005定位器 |
| 产品持有证书 |
|
| |
CE |
| 其它 |
|
| |
RCD－接地电阻/回路电阻：
测量原理——使用探头或不使用探头
量程——0～10kΩ
RCD跳闸时间：
量程（一般类型）——0～300ms（0.5lΔN，lΔN）；0～150ms（2lΔN）；0～40ms（5lΔN）
量程（任选类型）——0～500ms（0.5lΔN，lΔN）；0～200ms（2lΔN）；0～150ms（5lΔN）
精度——±3ms
RCD跳闸电流：
量程lΔ——（0.2～1.1）lΔN
量程tΔ/lΔ——0～300ms
量程Uci（Uc/lΔ）——0～100V
故障回路阻抗/电阻和Ipsc：
量程Z，R，X——0.00～19.99 20.0～199.9 200～2000Ω
精度Z，R，X...Eurotest——±（2％+3D）
精度R...Instaltest——±（5％+5D）
量程Ipsc——0.06A～24.4kA
标称电压——100～264V 45～65Hz
保护性短路电流时的接触电压:
量程——0.00～9.99 10.0～99.9 100～264V
精度——±（3％+0.02Ω*Ipsc）
线路阻抗/电阻和Ipsc：
量程Z，R，X——0.00～19.99 20.0～199.9 200～2000Ω
量程Z，R，X...Eurotest——±（2％+3D）
精度R...Instaltest——±（5％+5D）
量程Ipsc——0.06A～42.4kA
标称电压——100～440V 45～65Hz
N-PE回路/接地电阻和Ipsc：
测试方法——内部供电（接地电阻）
量程Rl-pe——0.00～19.99 20.0～199.9 200～2000Ω
精度Rl-pe——±（2％+3D）
量程Ipsc——0.06A～24.4kA
相位旋转：
结果显示——1.2.3或2.1.3
电压——量程0～440V 频率45.0～65.0Hz
精度——±（2％+2D） ±0.2Hz
标称频率范围——45～65Hz
电流（真有效值）：
量程——0～200A
分辨率——0.1 1mA 0.01 0.1 1A
标称频率——50/60Hz
峰值电流：
量程——5～280A
基本精度——±（5％）
压敏电阻过电压保护装置-击穿电压：
测量原理——直流电压夹钳（500V/s）
量程——50～1000V
精度——±（5％+10V）
故障、保险熔丝和导体定位器：
测量原理——电源电压或外加测试信号
负载——1s<1A脉冲 fs＝3600Hz Un＝30-264V/45-65Hz
外加——Us<7V脉冲 fs＝3600Hz Isc<50mA脉冲
频率（单相）：
量程——0～88kW/VA/Var
分辨率——0.1 1 0.01k 0.1kW/VA/Var
精度——±（7％+1D）
标称电压、频率——10～440V，50/60Hz
电能：
量程——0～2000kWh
精度——±（7％+1D）
谐波分析（电压和电流）
风凉范围——齐次，最高21次
量程（每个分量）——0.0～100.0％
量程（THD）——0.0～1000％
精度——±（5％+5D）
电压测量（真有效值）——0～440V
电流测量（真有效值）——0～200A
标称频率——50/60Hz
保护类型：双层绝缘
过电压等级：Ⅲ/300V或Ⅱ/600V
污染等级：2
防护等级：IP44
工作温度：0～40℃
最大湿度：85％RH（0～40℃）
自动省电：是 |
