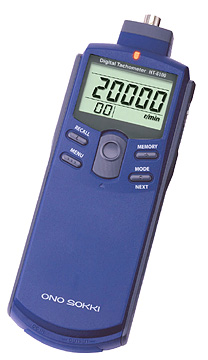

| 被测对象物 |
汽油机引擎：点火线圈、点火线圈的初/次级导线、 ECU 转速脉冲信号 (5VDC系统)
一般旋转物体 |
| 适用传感器 |
- IP-292/296 点火脉冲传感器
- IP-3000 点火脉冲传感器
- OM-200 电磁式转速传感器
- 带TTL信号输出的传感器
|
| 运算方式 |
周期运算方式 |
| 测量间隔 |
1 秒 +1 周期以内 |
| 测量单位 |
r/min(转速)(当选择 IP-292、IP-296、IP-3000、OM-200时)
r/min(转速)、r/s(转速)、m/min(圆周线速度)、ms(周期)、COUNT(累计数)
(当选择带TTL信号输出的传感器时) |
| 测量范围 |
| |
IP-292、IP-296、IP-3000、OM-200 |
带TTL信号输出的传感器 |
| r/min |
120 ～ 20000 |
100 ～ 99999 |
| r/s |
- |
1.66～99999 |
| m/min |
- |
0.3 ～ 99999 |
| COUNT |
- |
0 ～ 99999 |
| ms |
- |
0.6～ 300.0 |
＊ 每转脉冲数从 ( 0.5 ～ 200.0 ) 可任意设定 |
| 测量精度 |
显示值＊×（±0.02%）± 1位
(* 显示值为不带小数点的计数值。但圆周线速度的精度取决于转速的精度) |
| 峰值保持功能 |
最大值(MAX)和最小值(MIN) |
| 记忆储存功能 |
最多可储存20 个数据 |
| 溢出功能 |
当测量值超出测量范围时，有溢出(ERROR记号)显示 |
| 转速上限警告功能 |
当转速测量值超出预先设定的上限值时，有上限警告(↑记号)显示 |
| 圆周线速度的运算功能 |
根据预先设定被测物体的直径(mm)通过所测的转速，运算出被测物的圆周线速度 |
| 累计运算功能 |
对输入信号的脉冲进行累计计数 |
| 周期测量功能 |
测量输入脉冲的周期(但当被测输入脉冲的周期低于1秒时，取其平均值) |
| 触发器调整功能 |
通过主机右侧的旋转开关进行调节 |
| 显示部分 |
7段5位液晶显示、带背景照明 |
| 显示刷新间隔 |
1 ± 0.2s |
| 模拟输出 |
与转速显示相对应
输出电压：0 ～ 1V / 0 ～ 满量程(全量程可任意设置)
变换方式：10 bit D/A变换
直线性：± 1 % /满量程
输出信号刷新时间：小于50 ms + 1个周期的时间
温度稳定性：±0.05%/满量程/℃(零点与量程)
设定误差：±0.5%/满量程
负载阻抗：大于100 kΩ |
| 监控输出 |
用来监控来自传感器的信号(与模拟输出切换使用) |
| 脉冲输出 |
每检测出一个信号，则输出一个脉冲
输出电压：Hi 电平 大于+4.5V；Lo电平 小于+0.5V
输出电平的逻辑理论：正逻辑
负载阻抗：大于100 kΩ |
| 使用温度范围 |
0 ～＋40℃ |
| 保存温度范围 |
－10℃ ～＋50℃ |
| 电 源 |
7号干电池(1.5V) × 4节，或采用专用AC交流电源适配器PB-7080(选购件) |
| 电池寿命 |
大于16 小时(背景照明OFF时)、8小时(背景照明ON时) |
| 电池不足的告警显示 |
当电池电压降至约4.4 V以下时，会出现电池不足的告警(LOW记号)显示。 |
| 外形尺寸 |
189.5（L）× 47.5（H）× 66（W）mm |
| 重 量 |
约230g (仅为主机重量，不包括电池) |
| 附属品 |
7号干电池×4、便携提箱 |
| 价 格 |
请与本公司在各个国家或地区的代理商联系。 |
| 选购件 |
IP-292/296 点火脉冲传感器
IP-3000 点火脉冲传感器
OM-200 电磁式转速传感器
LA-0203A 测量三角架
HT-0521A 测量夹具(与HT-0522 磁性表架配套使用)
HT-0522 磁性表架(与HT-0521A 测量夹具配套使用)
PB-7080 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m) |
