产品介绍 |
|

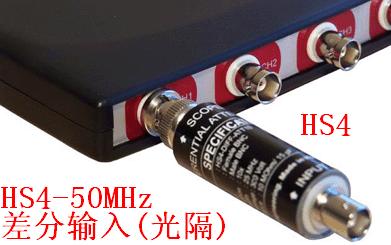

| 4通道综合测试器(数字多用表，数字示波器,频谱仪,瞬态记录仪),50M采样每秒，可变分辨率是12-16位,存储深度128K,Labview驱动,Dsaylab驱动,中文软件 |
| 产品功能描述 |
|
| |
|
输入通道 |
4 个模拟通道 CH1 ，CH2， CH3， CH4 |
|
A/D 转换(每个通道)
分辨率
采样速率: |
50MHz采样是:12位 = 0.025%
3.125MHz采样是:14位,
195KHz采样是:16位
50MHz,10ns(型号是:HS4-50MHz)
10MHz,100ns(型号是:HS4-10MHz)
5MHz,200ns(型号是:HS4-5MHz) |
|
模拟输入(BNC)
采样源:
输入通道数：
灵敏度
最大电压
阻抗
耦合
精确度
带宽(-3dB)
AC耦合最小频率(-3dB)
存储深度: |
内部0.01外部
4路模拟量
200 mV .. 80 V（在满刻度时）
200 V(DC + AC 峰值 < 10 kHz)
1 MOhm / 30 pF
AC/DC
0.2% ± 1 LSB
DC 到25 MHz
1Hz*1*探头
0~~128K字节(每通道)（131060个采样点） |
|
触发系统
源
触发方式
电平调整
垂直调整
分辨率
前触发
后触发
数字输入触发电平 |
数字, 2 电平
通道1,通道2,通道1和通道2,通道1或通道2,外部数字
上升沿,下降沿,窗口内部,窗口外部,峰峰值, TV, 外部
0 - 100% 满刻度调整
0 - 100% 满刻度调整
0.025% (12 位)
0 - 131060 采样 (0 - 100%,)
0 - 131060 采样 (0 - 100%,)
0-3.3V (5V最大) |
|
最大采样速率 |
在50 MHz,25MHz,10MHz,5MHz 采样速率时是12位.
在3MHz采样速率时是14位.
在200KHz采样速率时是16位. |
|
存储深度 |
128 K字节 |
|
输入/输出地址 |
USB2.0 和USB 1.1 |
|
电源 |
免电源,直接从USB口取电源或从PS/2鼠标口,或键盘口 |
|
物理尺寸
高
长
宽
带子长 |
25 mm (1英吋)
170 mm (6.7英吋)
140 mm (5.2英吋)
1.8 m (70英吋)
|
|
重量 |
480 克 (17 盎司) |
|
输入输出口连接： |
通道1，2，3，4通过BNC管角连接。 |
|
最大硬件需求: |
|
|
CPU |
奔腾以上或兼容机 |
|
操作系统 |
Windows98/2000/XP |
|
内存
硬盘空间 |
16M字节
6M字节 |
|
操作温湿度： |
0到55度，湿度：5到95% |
|
基本配置: |
|
|
仪器 |
HS4主机 |
|
附件 |
4根示波探头 1:1 - 1:10 可手动变换,一根能从PS/2鼠标或键盘取电的电缆. |
|
软件 |
Windows 98/2000/ME/XP CD盘一张 |
|
手册 |
二册红色的使用手册,在CD盘上有电子文本的手册 | |
| 产品持有证书 |
|
| |
CE | |
