产品介绍 |
|

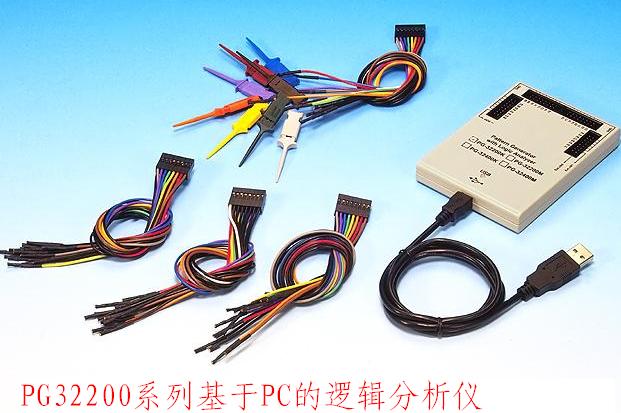

PG-32200/32400系列逻辑分析仪是通过USB口连接台式计算机或笔记本
电脑的便携式逻辑分析仪,它有32个通道,每通道有200Msa/s或400 Msa/s
采样速率分别有256K/512K/1024K/2048K的存储深度,先进的软件,和便携方式,
适合野外作业,软件运行在Win98/2000/XP平台下。
-
高速采样速率可达: PG32200系列:200MSa/s
-
32 通道
-
每通道的存储深度:PG32200 K系列:256K
-
PG32200 M系列:1024K
-
高速采样速率可达: PG32400系列:400MSa/s
-
32 通道
-
每通道的存储深度:PG32400 K系列:512K
-
PG32400 M系列:2048K
-
-
连续可变的前/后触发位置,这种大容量的存储深度能让用户在触发点周围存储很长的数据
-
高阻抗探头减小被测电路之间的干扰 (100Kohm).
-
可变的门限电压
-
状态显示
-
时序显示
-
混合方式显示
-
多种触发方式
-
数据带宽可达:PG32200达:100 MHz PG32400达:200MHz
-
外部高速时钟输入
-
建立I2C分析
-
可用一个探针同时捕捉时序和状态
-
逻辑分析仪同时配备高质量的测试夹和连线
-
带图型发生器
-
USB取电无需外接电源。 |
产品功能描述 |
|
|
型号: |
PG-32200 K
[256K] |
PG-32200M
[1 Mega] |
备注: |
图型发生器的更新速率:
逻辑分析仪内时钟采样速率: |
从 1Sa/s 到200 MSa/s
(用软件可调) |
同 1, 2, 5 步 |
|
逻辑分析仪外时钟采样速率: |
到100 MSa/s |
外部时钟Ext. clk0 和外部时钟 Ext.clk1 用标准的TTL (1.4V 门限电压)组合 OR, NOR, AND, NAND |
记录长度: |
32通道: 256K x 2 /通道 |
32通道: 1M x 2 /通道 |
总存储量 = (256K / 1M) x 2 x 32 通道 |
每个逻辑通道定义: |
Ch 0 ~ Ch31 (图形发生 +逻辑通道.
GOE ˜ (全部输出允许低电平有效).
2 个外部时钟. |
32 个双向逻辑通道缺省为外部时钟 Ext.clk0, Ext.clk1
(OR, NOR, AND, NAND) |
|
I/O 带宽 |
DC 到100 MHz |
同 < 30pF 负载 |
输入阻抗: |
100 KΩ // 8pF |
同 100 Ohm 系列 |
最大.输入电压 |
+5.5V to -0.5 V |
|
I/O 类型(驱动电流,门限电压) |
LVC1.5V (10mA, 0.75V)
LVC1.8V (12mA, 0.9V)
LVC2.5V (16mA, 1.2V)
LVC3.3V (20mA, 1.4V)
SSTL2 II 2.5V (16mA, 0 to 2.4V)
SSTL3 II 3.3V (16mA, 0 to 3V) |
驱动电流
(平衡源和接收器)
标准的逻辑输入/输出 I/O. |
输出延时 |
典型值 < 10 ns |
输入/输出双向改变 |
通道斜率 |
典型值 < 200 ps |
触发字: |
可快速设置4个触发字,和4组触发字。 |
触发位置: |
-67M 到 256K / 512K |
-67M 到 1Mega / 2Mega |
用户可定义缓冲区的任何触发位置. |
最大.触发速率: |
100MHz / 10ns |
|
触发限定: |
0, 1, x (任意)设置所有触发通道。(在单电平下有32位宽的触发字)。 |
同时触发图形发生器和逻辑通道 |
电源支持: |
无需外接电源 |
从 USB 口 < 450mA |
|
|
触发沿: |
在触发成为“真”或触发成为“假”时触发 |
触发方式: |
单次方式:当触发条件满足时,捕捉一次数据缓冲区的值。普通方式:当触发条件满足时,捕捉一次数据缓冲区的值,然后再重复捕捉。自动方式:如果在一个设定时间内,一直进行捕捉。 |
时序状态: |
32通道的数据可用时序波形显示,每个通道的颜色可以独立自调整,对每个通道名称均可用多达9个字母来显示,并能以任意序列来显示,用户也能按ASCII码二进制,八进制,十六进制,用户自定义的助记符格式整合和观察。显示A游标游标和触发游标之间的时序。缩放比率为水平方向1/50倍至50倍,垂直方向1倍到2倍。每个通道的颜色能独立设置。 |
状态列表: |
通道数据能以组的方式进行显示,并也能按ASCII码,二进制,八进制,十六进制,用户自定义的助记符格式显示,每个通道的数据也能按用户指定的序列来显示,显示A游标B游标和触发游标之间的时序。 |
净重: |
0.5KG |
尺寸: |
107mm x 77mm x 16mm |
打印输出: |
Windows 软件状态和时序波形能够打印在任何与 windows兼容的打印机上。 |
输出数据: |
数据和设置能以后缀.LA格式保存,为以后的显示和分析用,数据也能以Excel格式保存,为其它程序调用。 |
软件: |
支持:WINDOWS2000/XP |
国际品质: |
国内价格 |
系列型号(USB口)基本缓存 |
采样
速率 |
通道 |
最大存储 |
实测带宽 |
触发门
限电压 |
触发
功能 |
PG32200K/256K |
200MHz |
32 |
256K(max) |
100MHz |
0 ~ +3V |
复杂 |
PG32200M/1M |
200MHz |
32 |
1M(max) |
100MHz |
0 ~ +3V |
复杂 |
PG32400K/512K |
400MHz |
32 |
512K(max) |
200MHz |
0 ~ +3V |
复杂 |
PG32400M/2M |
400MHz |
32 |
2M(max) |
200MHz |
0 ~ +3V |
复杂 |
LA2132K/256K
(有三种型号)
LA2132K2/256K
LA2132K8/256K
LA2132K512/256K |
250MHz |
32 |
256K(max) |
125MHz
LVDS下
200MHz |
-3.7 ~ +1.9V |
K2,K8,K512分别是2级,8级512级触发 |
LA2132M/1M 系列
(有三种型号)
LA2132M2/1M
LA2132 M8/1 M
LA2132 M512/1M |
500MHz |
32 |
1M(max) |
125MHz
LVDS下
200MHz |
-3.7 ~ +1.9V |
M2,M 8,M512分别是2级,8级512级触发 |
LA2132G/4M 系列
(有三种型号)
LA2132G2/1G
LA2132 G8/1 G
LA2132 G512/1G |
1GHz |
32 |
4M(max) |
125MHz
LVDS下
200MHz |
-3.7 ~ +1.9V |
G 2,G 8,G 512分别是2级,8级512级触发 |
|
产品持有证书 |
|
|
CE | |
