产品介绍 |
|

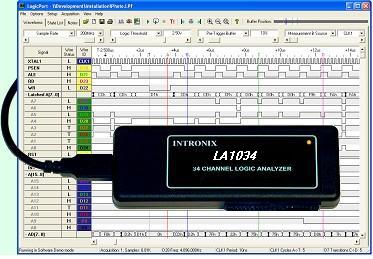

LA1034逻辑分析仪是专门用于观测数字信号的测试测量仪器，它具有多线示波器和其它自动测试仪器的优点。 采用先进的大规模集成电路，整合了USB 2.0 、CPLD 、FPGA、高频数字电路、嵌入式系统等先进技术，采用USB2.0供电即插即用，相对于传统的台式逻辑分析仪具有更高性能价格比，携带方便，简单易用，扩展性好等优点，是替代传统设备的最佳选择。
LA1034 是一款500MHz ,34通道高性价比逻辑分析仪，可用于各种数字电路的开发、测量、分析和调试工作，是电子研发，电子测量工程师，高校师生的科研开发和教学的得力助手。LA1034同时也是一款拥有多种崭新测量手段的仪器。
逻辑分析仪特性：
1.具有足够多的输入通道，能同时观测很多路数据流信息或控制信息，并以某种方式捕捉窄脉冲干扰。
2.具有延迟能力，能够捕捉所需观察点前后的波形，具有多种捕捉数字信息的功能。
3.具有存储记忆能力，能看到偶然的出错信息，并可以从记忆下的状态中寻找故障源。
4.具有直观而灵活的显示方式，便于动态分析，能进行信息的变换，可以用二进制，十进制，十六进制或ASCII码显示信息，方便程序的修该和调试。
5.具有多种触发方式，可以在很长的数据流中，对所观察分析的那部分信息做出准确的定位，从而捕获对分析有用的信息，对于软件分析，它可利用其触发功能跟踪运行的程序。对于硬件分析，触发功能可以检测并显示系统中存在的干扰和毛刺。
6.可靠的毛刺检测能力。由于数字电路的竞争现象，信号间串扰、外界干扰和电源藕合等因素，常常使信号中夹杂着不规则的毛刺，这会引起电路运行出错。逻辑分析仪能够通过特殊的毛刺检测技术捕捉并显示毛刺。
I2C, SPI,RS232 解码分析, A/D(模数转换)数值检测分析图 |
| 产品功能描述 |
|
|
采样通道: 34通道
时序采样速率: 500MHz/s 从1KHz~~~500MHz/s 标准的1、2、5步
状态采样速率: 200MHz/s
测量带宽: 100 MHz/s
采样存储深度: 34*2048采样点,独特的实时采样数据压缩功能和数据导入功能，使采样深度扩展33倍。
触发方式： 触发位置任意设定，用以观察触发前后的数据
立即触发
当电平A满足时触发
当电平B满足时触发
当电平A满足或电平B满足时触发
当电平A和电平B同时以任何顺序满足时触发
当电平A满足然后电平B再满足时触发
沿触发
波形样本触发
采样数据触发
持续采样点或时间触发
多极触发: 触发序列最大250MHZ，最小4ns脉冲宽度，触发事件计数16Bit
状态方式设置/同步 2.0/0ns,窗口调节 +/- 2.5ns
通道间斜率: 0.6ns 典型,1.0ns 最大
输入阻抗: 200K ,并行<5PF,供电电流200mA (由PC机USB口提供)。
频率计功能: 300MHZ硬件频率计数器,10HZ分辨率,4个通道，实时测量和显示所选通道的频率和周期。
门限电压: +6V至-6V可调域值触发电平,50mV分辩率,最大输入电压+/-40V。I2C, SPI,RS232 解码分析, A/D(模数转换)数值检测.
时基精度: +/- 0.005%.
输入灵敏度： 0.25Vpp @50MHz,
输入动态范围: 10V (峰峰值)
最大输入电压: +/- 40V 直流(DC),15V 交流峰峰值(AC)
支持电流: 200mv,由USB口供电.
温度范围: -10度至 +65度。
机器配置: 最小系统支持 Pentium III (400MHz或更快),32MB内存,显示分辨率800X600 (推荐1024X768)。
支持软件: Windows98/Me/2000/xp |
