产品介绍 |
|

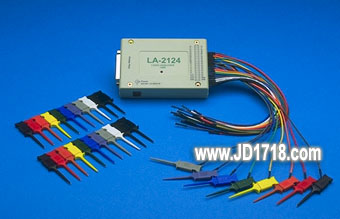

LA-2124是连接台式计算机或笔记本电脑的便携式逻辑分析仪，它有24个通道，每个通道有100Msa/s采样速率和128K的存储浓度，先进的软件，和便携方式，适合野外作业，软件运行在WIN95/98平台下
技术指标：
1、逻辑分析的操作界面是WINDOWS95和WINDOWS998
2、高速采样速率可达100Msa/s
3、24通道
4、每通道128K的存储深度采样深度越深分析效果越好
5、连续可变的前/后触发位置，这种大容量的存储深度能让用户 在触发点周围存储很长的数据
6、高阻抗探头减小被测电路之间的干扰
7、可变的门限电压
8、状态显示
9、时序显示
10、混合方式显示
11、高数据带宽可达30MHz
12、外部高速时钟输入
13、用一个探针同时捕捉时序和状态
14、逻辑分析仪同时配备高质量的测试夹和连线 |
| 产品功能描述 |
|
| 通道 |
24通道 |
| 存储深度 |
WINDOWS软件；128K和2K（用软件选择）；DOS软件；128K和2K（用软件选择） |
| 门限电压 |
从（-1V到3V）变化 |
| 触发输入 |
每通道可设置0，1，X任意触发。在单电平下有24位宽的触发字 |
| 外部时钟 |
1个 |
| 带宽 |
30MHz |
| 建立/持时间 |
0ns/2ns |
| 阻抗 |
100Kohm |
| 最大输入电压 |
输入通过470Kohm电阻藉合，-5V到50V连续输入 |
| 采样速率 |
100MSa；50a；20a；100MSa；10MSa；5Sa；2Sa； |
| 数据倾斜度 |
通道和通道之间< 2ns 典型值 |
| 触发条件 |
0，1，任意电平 |
| 触发沿 |
在触发成为真或触发民为假时触发 |
| 触发位置 |
可以在整个数据缓冲区的任何位置进行触发 |
| 触发方式 |
单次：当触发条件满足时，捕捉一次数据缓冲区的值；普通：当触发条件满足时，捕捉一次数据缓冲区的值，然后再重复捕捉；自动如果在一个设定时间内，触发条件满足一直进行捕捉 |
| 包括 |
逻辑分析主机，测试夹连接线，和计算机通信电缆，电源，DOS，WIN95/98软件 |
| 电源要求 |
输入交流220V50MHz，输出直流12V，I>600 MA |
| 尺寸 |
4.5×2.8×1.0 |
| 连接方式 |
并口 |
