产品详细介绍 |
|
|
|

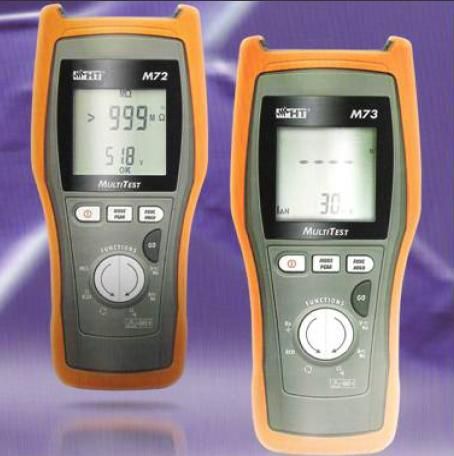

M72都是便携多功能测试仪家族中M7x系列产品中的一员，它们依照VDE和IEC的通用标准（典型城市电力系统安装） M72专门针对绝缘电阻测试和通断测试而设计。M72测试仪同样也包括一些其它的特点，例如仅用一根测试线测试相序，通过可选配件钳头测试泄漏电流，它整合了一个功能强大的可测试电压和电流真有效值的数字万用表功能，这些特色功能对于民用和工业应用的各种故障的疑难排解非常有效！电压和电流峰值测量（响应时间1ms）适用于电子马达设备的浪涌电流评估.M72测试仪拥有大的LCD显示，便于读数。人体工学设计的流行时尚外壳，创新易用的电子功能选择器和橡胶套可有效防止意外事故的产生。 |
|
|
产品功能描述 |
|
|
特点 |
M72 |
|
|
保护性导体的通断测试（200mA） |
ü |
|
|
绝缘测试（250－500VDC测试电压） |
ü |
|
|
AC型RCD动作时间测量（30，30x5，100，300mA） |
|
|
|
回路中无漏电保护开关的总接地电阻的测量 |
|
|
|
接触电压 |
ü |
|
|
相序测试（仅用1根或2根测试棒） |
ü |
|
|
漏电流测量（通过可选钳头配件HT96U） |
ü |
|
|
DC/AC真有效值电压测量 |
ü |
|
|
AC真有效值电流测量 |
ü |
|
|
电阻测量，通断测量带蜂鸣 |
ü |
|
|
保持，最大值，最小值，平均值 |
ü |
|
|
电压和电流峰值测量（相应时间1ms） |
ü |
|
|
宽大的显示屏和创新的电子选择器 |
ü |
|
|
|
|
|
|
特点：
◆ 绝缘电阻测量/通断测试部分
◆ 绝缘电阻测量（250,500V 直流）
◆ 测量范围可达 1G 欧姆
◆ 测试后自动放电
◆ 保护性导体的通断测试（200mA）
◆ 测试棒自动校准
万用表部分
◆ 直流电压
◆ 交流真有效值电压
◆ 自动探测 直流/交流信号
◆ 交流真有效值电流（通过可选钳头配件）
◆ 交流真有效值泄漏电流（通过可选钳头配件）
◆ 电阻
◆ 通断测试带蜂鸣
◆ 频率测量（通过测试棒）
◆ 频率测量（通过可选钳头配件）
◆ 相序测量（通过1线或2线方式）
◆ 相序一致性测量（通过1线或2线方式）
◆ 最大值/最小值/平均值 功能
◆ 峰值测量功能（响应时间为1ms）
◆ 保持功能
◆ 自动关机
配件
标准配件
－KIT0075：2测试棒＋2鳄鱼夹套装
－BORSA75：便携包
－ISO9000校准证书
－用户手册
－保修卡
可选配件
－HT4003：400A 交流钳头
－HT96U：泄漏电流测试钳头1-100-1000A/1V
－NOCANBA：HT96U钳头连接适配器
依照标准
CE mark
EN61557－4 通断测试
EN61557－2绝缘测试
EN61557－5接地电阻
EN61557－6 RCD测试
EN61326 EMC标准
EN61010－1
EN61010－032
电力参数
绝然电阻测量 / 通断测试 [M72]
保护性和补偿性导体的通断测试
|
量程（Ω） |
分辨力（Ω） |
准确度 |
过载保护 |
|
0.01 ~ 19.99 |
0.01 |
±（5.0% rdg + 3dgt） |
605Vrms max |
|
20.0 ~ 99.90 |
0.1 |
测试电流 >200mA DC R≤4Ω（包括校准）
电流测量分辨力：1mA
开路电压 4V≤Vo≤24V
绝缘电阻测量
|
量程（MΩ） |
分辨力（MΩ） |
准确度 |
过载保护 |
|
0.00 ~ 19.99 |
0.01 |
±（5.0% rdg + 2dgt） |
605Vrms max |
|
20.0 ~ 199.9 |
0.1 |
|
200 ~ 999 (*) |
1 |
±（10.0% rdg + 2dgt） |
(*)是对于500V直流测试电压 250V直流测试电压：量程为200－499MΩ
测试电压 250，500V直流
测试电压准确度 -0％－10％rdg
短路电流 <3.0mA
额定测试电流 1mA@1kΩ x Vnom；1mA@500kΩ
万用表功能部分
直流电压（自动量程）
|
量程 |
分辨力 |
准确度 |
输入阻抗 |
过载保护 |
|
1.0mV ~ 999.9mV |
0.1mV |
±（0.5% rdg + 2dgt） |
1MΩ |
605Vrms max |
|
1.000V ~ 9.999V |
1mV |
|
10.00V ~ 99.99V |
10mV |
|
100.0V ~ 605.0V |
100mV |
交流电压 真有效值（自动量程）
|
量程 |
分辨力 |
准确度
（30－70Hz） |
准确度
（70－400Hz） |
输入阻抗 |
Crest factor |
|
1.0mV ~ 999.9mV |
0.1mV |
±（1.0% rdg + 2dgt） |
±（2.0% rdg + 2dgt） |
1MΩ |
3 |
|
1.000V ~ 9.999V |
1mV |
1.5 |
|
10.00V ~ 99.99V |
10mV |
|
100.0V ~ 605.0V |
100mV |
交流 / 直流电压 ： 最大值/最小值/平均值/峰值
|
功能 |
量程 |
分辨力 |
准确度 |
响应时间 |
|
最大值
最小值
平均值 |
1.0mV ~ 999.9mV |
0.1mV |
±（5.0% rdg + 10dgt） |
500ms |
|
1.000V ~ 9.999V |
1mV |
|
10.00V ~ 99.99V |
10mV |
|
100.0V ~ 605.0V |
100mV |
|
峰值 |
1.0mV ~ 999.9mV |
0.1mV |
1ms |
|
1.000V ~ 9.999V |
1mV |
|
10.00V ~ 99.99V |
10mV |
|
100.0V ~ 605.0V |
100mV |
直流 / 交流电流 真有效值（通过外置钳头）
|
量程 |
分辨力 |
直流
准确度 |
准确度
（30－70Hz） |
准确度
（70－400Hz） |
Crest factor |
过载保护 |
|
1.0mV~999.9mV |
0.1mV |
±（0.5% rdg + 2dgt） |
±（1.0% rdg + 2dgt） |
±（2.0% rdg + 2dgt） |
3 |
605Vmax |
|
1.000V ~ 1.200V |
1mV |
1.5 |
Note: accuracy indicated don’t consider clamp accuracy. Please refer also to transducers clamp user’s manual.
直流 / 交流电流： 最大值/最小值/平均值/峰值（通过外置钳头）
|
功能 |
量程 |
分辨力 |
准确度 |
响应时间 |
过载保护 |
|
最大值，最小值，平均值 |
1.0mV~999.9mV |
0.1mV |
±（5.0% rdg + 10dgt） |
500ms |
605Vrms
max |
|
1.000V ~ 1.200V |
1mV |
|
峰值 |
10mV ~ 999.9mV |
0.1mV |
1ms |
|
1.000V ~ 3.000V |
1mV |
电阻和通断测量
|
量程 |
分辨力 |
准确度 |
通断测量 |
过载保护 |
|
0.00Ω ~ 39.99Ω |
0.01Ω |
±（1.0% rdg + 5dgt） |
R≤40Ω |
605Vrms max
（1分钟） |
|
40.0Ω ~ 399.9Ω |
0.1Ω |
|
400Ω ~ 3999Ω |
1Ω |
|
4.00kΩ ~ 39.99kΩ |
10Ω |
频率测量 （通过测试棒）
|
量程 |
分辨力 |
准确度 |
输入电压 |
过载保护 |
|
30.0 ~ 199.9Hz |
0.1Hz |
±（0.5% rdg + 2dgt） |
1.0mV－605V |
605Vrms max |
|
200 ~ 400Hz |
1Hz |
频率测量 （通过外置钳头）
|
量程 |
分辨力 |
准确度 |
输入电压 |
过载保护 |
|
30.0 ~ 199.9Hz |
0.1Hz |
±（0.5% rdg + 2dgt） |
1.0mV ~ 1.000V |
605Vrms max |
|
200 ~ 400Hz |
1Hz |
相序/一致性（1根测试棒测试）
|
测试类型 |
电压范围（V）, |
频率范围（Hz） |
系统类型 |
|
相序 |
90 ~ 315（相－地） |
45 ~ 65 |
最大315（相－地）
最大550（相－相） |
|
一致性 |
相序/一致性（2根测试棒测试）
|
测试类型 |
电压范围（V） |
频率范围（Hz） |
系统类型 |
|
相序 |
110 ~ 315（相－中性线） |
45 ~ 65 |
最大315（相－地）
最大550（相－相） |
|
一致性 |
最大峰值系数 :1.5
|
