产品详细介绍

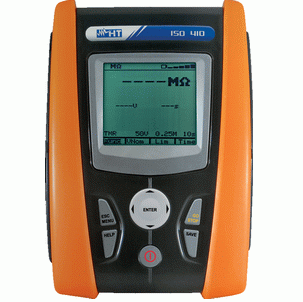

此仪器的设计是根据 IEC 61557 标准进行测试。通断测试的最小测量电流为200mA 和不少于4V开路电压。HT410可以对主干线和辅助保护的和同电位的导电体进行通断测试 (以高于200mA的电流和不少于４V的开路电压测试)，并且可以用50V到1000V 的电压测试绝缘电阻，最大量程可达2GΩ.

产品功能描述

·         接地保护性同位导体的通断测试－200mA

·         绝缘电阻测量 50-100-250-500-1000VDC

·         使用可选配件(PR400)线控探头执行相关激活的测试

·         噪音电压测量

·         前后关联的在线帮助

·         记忆体 和 PC 通讯界面 (感光-USB)

配件

标准配件

·         UNIVERSALKIT: 3电线 + 3鳄鱼夹 + 1测试棒]

·         BORSA75N: 便携包

·         校准证书 ISO9000

·         用户手册 CD-ROM

·         快速使用指导

可选配件

·         TOPVIEW2006: Windows软体 + 感光/USB 线缆

·         PR400: 线控探头执行相关测试

·         404-IECR: 红色测试棒

标准

－CE mark

－EN 61557-4 Continuity test

－EN 61557-2 Insulation Resistance

－EN 61010-1

－EN 61557

－EN 61557-3 Loop impedance P-P, P-N, P-PE

－EN 61557-5 Earth resistance

－EN 61557-6 RCD test

－EN 61008

－EN 61009

－EN 61010-032

－EN 61326 EMC Standards

－EN 61036

－16th edition

电力参数

准确度是指 （% 显示值 + 变化字符）. 其标准是适用在下列环境: 23°C ± 5°C 且 相对湿度<60%RH.

接地保护性同位导体的通断测试

(*)校准后测试（消除测试棒内阻）

测试电流                                                 >200mA DC per R≤5Ω (包括校准)

                                                                 测试电流分辨力: 1mA

开路电压                                                 4 < Vo < 24V

绝缘电阻 (直流电压)

开路电压                                                 1.1 x 额定测试电压

                                                                 测试电压分辨力:1V

短路电流                                                 <3.0mA @ 500V

                                                                 <2.0mA @ 50, 100, 250, 1000V

额定电流                                                 <2.17mA @ 230kΩ, 500V; 1mA @ 1MΩ, 1000V

保护                                                         当仪器探测一个输入电压>30V时，显示error信息

过压保护                                                 CAT III 240V 对地, CAT III 415V 输入

                                                                 CAT III 240V对地, CAT III 415V 输入

综合参数

机械参数

尺寸                                                         240 (L) x 160 (W) x 70 (D) mm

重量 (包括电池)                                    大约1.2kg

保护等级                                                 IP50

记忆体和通讯界面

每一项测试都可以被存储

记忆体                                                     >600测试

PC 通讯接口                                         USB

显示

特点                                                         图形 LCD 加上 背光

GEO416-可视区域                                73x65 mm

GEO416-低电量提示                            “ ” 符号显示

电源

电池                                                         6x 1.5V type LR6, AA, AM3, MN 1500

使用时间                                                 > 600 次测量 (without using the timer) / (GEO416: 大约 500 次测量)

环境参数

标准温度                                                 (23°C ± 5°C)

工作温度                                                 0°C ~ 40°C

工作湿度                                                 < 80%RH

存储温度 (包括电池)                            -10°C ~ 60°C

存储湿度                                                 < 80%RH

参考标准

EMC                                                        89/336/EEC guideline amended with 93/68/EEC (IEC61326)

LVD                                                         73/23/CEE guideline (IEC61010)

生产标准                                                 IEC61557

绝缘等级                                                 class 2 (双绝缘)

污染等级                                                 2

输入过压保护                    CAT III 240V 对地, 415V 输入

AUX 输入过压保护               5V 对地

使用                                                         最高海拔2000m

This instrument complies with the requirements of the European Low Voltage Directives 72/23/CEE (LVD) and EMC 2004/108/CE
