技术指标
1. 测量范围:1×103Ω ~1.999×1013Ω(或测量电导、最大可测电阻1×1016
Ω)。
2. 显示: 3 1/2位LED显示。
3. 分辨率:1/2000。
4. 准确度: 0.5%~5%
5. 使用环境: 温度 0℃~40℃ 相对湿度<80%。
6. 机内测试电压: 500V。
7. 供电形式: AC 220V,50HZ,约15W。
8. 仪器尺寸: 230mm× 80mm× 270 mm。
9. 质量: 约2.5KG。
工作原理
根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I, 即R=V/I 普通的
高阻计(主要是指针式高阻计和一些常用的数字高阻计)的工作原理是测量电
压V固定,通过测量流过取样电阻的电流I来得到电阻值。从上式可以看出,由
于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电
阻无穷大时,电流为零,即表头的零位处是∞,此处的刻度非常密,分辨率很
低。整个刻度是非线性的。又由于测量不同的电阻时,其电压V也会有些变
化,所以普通的高阻计的精度是很难提高的。

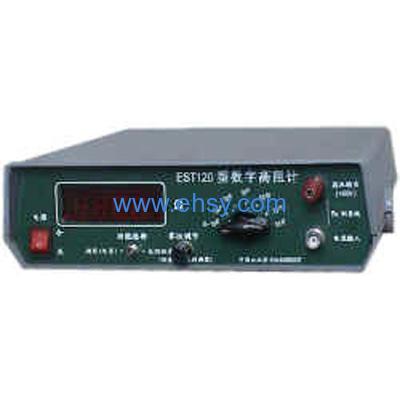

而EST120型数字高阻计是同时测出电阻两端的电压V和流过电阻的电流I,通过
内部的大规模集成电路完成电压除以电流,然后把所得到的结果经过A/D转换
后以数字显示出电阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变
化,其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流I的变化
而变,所以其测量精度很高。从理论上讲其误差可以做到零。而实际误差可以
做到千分之几或万分之几。
典型应用
1.测量防静电鞋、导电鞋的电阻值
2、测量防静电材料的电阻及电阻率
3、测量计算机房用活动地板的系统电阻值
4、测量微电流
5、测量绝缘材料电阻(率)
6、测量电导及测量超高电阻
|
