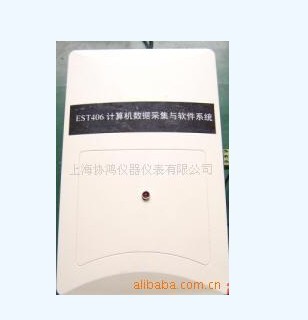

EST406计算机数据采集软件系统静电测试仪:

特点：
A/D转换分辨率16位，采样精度非常高

采用数字光电隔离技术，抗干扰能力强

USB总线兼容　可在笔记本和各式台式电脑中使用。

32路/16路模拟信号输入通道 32路单端/16路双端模拟信号输入通道，可处理各种电信号

记录数据长度可以无限长，仅受计算机的内存及硬盘容量限制

　技术参数：
模拟电压输入范围 ±5V或0-10V

A/D转换分辨率 16位

采集速度 总采样速度100KHZ，板上带4K缓存

模拟量输入阻抗 100千欧

数据触发方式 连续采集，可以用软件判断进行触发，可以任意触发

A/D综合误差 +3LSB。当量程是10V时，相当于1毫伏的误差

模拟信号输入接头 AD板上为40芯扁平线接头，如果配用外壳，外壳上有端子和37芯电缆两种接口方式

开关量接口 开关量8路输入，8路输出，均为TTL电平方式，板上为20芯扁平线接头，如果配用外壳，外壳上为端子方式

USB接口 USB接口线，直接与计算机的USB接口相连

采集器供电 不需要外部供电，直接用计算机USB口进行供电

工作温度 0－50℃

1.基本版功能：
连续记录器：任意通道显示；多种时间尺度显示；不丢点连续采集、显示；

全功能的双踪示波器：任意通道中选择显示1~2通道；支持模拟量、开关量；任意放大倍数；锁相功能；波形运算功能；波形局部细化功能；超快速波形显示；

支持模拟量、开关量、脉冲量、频率、热电偶、Pt电阻等多种信号的采集、显示、处理；

可以进行采样数据的在线滤波功能(有限冲击响应(IIR)滤波)

可以进行采样数据的在线重采样功能(重采样倍数2~1000倍，可选保留1个点或平均值)

图形、文字方式的波形灵活表现；

显示波形在时间范围上连续推进、自动播放；

强大功能的瞬时值计算和显示；

支持USB,PCI,ISA采集板；灵活配置所有属性；自动记忆所有配置；

波形保存、重显示、剪贴板、打印机输出；

2.网络支持功能：
通过网络，遥控远程计算机上网络系统的启动、停止、配置；

通过网络，实时、连续监视远程计算机的所有采集数据和过程；

同一程序内含服务器、用户端功能；支持1对多的配置模式；

支持局域网、远程拨号网络、无线网络各种网络方式。

3.连续保存功能：
在连续采集的同时，采集数据连续存储在硬盘中，最近的数据还同时、实时地显示在屏幕上；实现全功能的、数字化的、长时间波形记录器；

采集记录的时间长度仅受限于硬盘容量；与内存容量无关；

可以支持上百kHz采集率下的不丢点连续记录；

记录的数据可以重新调出显示、分析；

记录的数据可以通过第9项功能进行重放，可实现试验过程在办公室的重现。

4.连续保存安全备份功能：
在连续保存功能的基础上，对保存数据进行定时备份，即使计算机由于人力不可抗拒因素死机，记录的数据也不丢失；

对野外长时间记录、关键数据的记录很有意义。

5.触发记录功能：
在连续采集的同时，可设定采集信号大于、或小于某阈值时，触发自动保存功能，把触发点之前和之后指定时间长度的波形保存到文件；

触发条件可灵活组态；保存时间长度也由用户灵活设定；可多个触发条件同时有效；

开关量状态也可做为触发条件；

可连续触发、连续保存；支持任意多通道、高至几百kHz的采集率；

记录的数据可用于过后的再显示、分析、波形回放。
