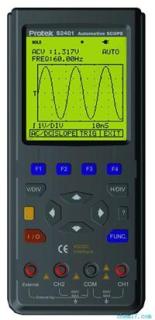

Protek S2401手持式示波器 的产品介绍
双通道，自动校正
DC ~ 1MHz(S2401)、5MHz（S2405）
自动触发 自动量程的数字万用表（真有效值）
传送测量数据和波形的RS-232C 接口
16个波形和设置存储
背光显示和电池电压低显指示
显示类型：超扭曲 132x128像素
Protek S2401手持式示波器 的性能参数
波器功能
|
水平 |
取样速度 |
50MS/s（单信道）、25MS/s（双信道） |
|
纪录长度 |
512单点模式和256其它模式 |
|
取样数/格 |
25 |
|
数据更新率 |
实时 |
|
模式 |
单次，滚动，正常 |
|
精度 |
0.01% |
|
扫频速率 |
1mS 到 5S 按1、2、5 顺序 |
|
垂直 |
带宽 |
DC ~ 1MHz（S2401）、5MHz（2405） |
|
分辨率 |
8位 |
|
通道 |
双通道 |
|
耦合 |
AC、DC |
|
输入阻抗 |
1MW |
|
精度 |
3% |
|
最大输入电压 |
DC 或 AC 600Vp |
|
电压/格 |
50mV ~ 500V 按 1、2、5 顺序 |
|
触发 |
类型 |
自动 或 一般 |
|
耦合 |
AC、DC |
|
斜率 |
上升沿 或 下降沿 |
|
内触发灵敏度 |
2 / 20 格 |
|
其它 |
波形（设置）记忆<, /FONT> |
16个 |
数字多用表功能
|
DC V |
量程 |
分辨率 |
精度 |
阻抗 |
|
5V |
0.001V |
± (0.3%+3) |
1MW |
|
50V |
0.01V |
|
500V |
0.1V |
± (0.5%+3) |
|
1000V |
1V |
|
AC V |
量程 |
分辨率 |
精度 |
阻抗 |
|
50~450Hz |
0.45K~5KHz |
5K~20KHz |
1MW |
|
3V |
0.001V |
±(0.75%+5) |
±(2%+5) |
±(2.5%+5) |
|
30V |
0.01V |
|
300V |
0.1V |
|
750V |
1V |
N/A |
|
电阻 |
量程 |
分辨率 |
精度 |
过载保护 |
|
5KW |
0.001KW |
± (0. 5%+5) |
600V DC 或AC 峰值 |
|
50KW |
0.01KW |
|
500KW |
0.1KW |
|
5MW |
0.001MW |
± (0. 75%+10) |
|
连续性测试 |
测试电压 |
阈值 |
过载保护 |
|
1.7V |
100位数 |
600V DC 或 AC 峰值 |
|
频率 |
量程 |
分辨率 |
精度 |
过载保护 |
|
100Hz |
0.01Hz |
± (0. 05%+5)
保证在5MHz范围以下 |
600V DC 或 AC 峰值 |
|
1KHz |
0.0001KHz |
|
10KHz |
0.001KHz |
|
100KHz |
0.01KHz |
|
1MHz |
0.0001MHz |
|
10MHz |
0.001MHz |
|
转数 |
量程 |
分辨率 |
精度 |
|
240 ~ 60,000 |
1转 |
±（0.05%+5） |
|
脉宽 |
量程 |
2mS ~ 500mS (脉宽 > 2mS) |
|
占空比 |
量程 |
25% ~ 75% |
,
|
一般 |
电源 |
Ni-MH 电池4.8V(1.2V x 4Cel) |
|
电源寿命 |
4小时 背光灯关, 3小时 背光灯开 |
|
尺寸/重量 |
90(宽) x 195(长) x40(厚)mm / 约460g |
|
标准附件 |
使用说明书、AC 电源适配器、RS232C 电缆和软件、测试棒（2）、Ni-MH 电池组 |
|
选择附件 |
保护套、背包 | |
