产品详细介绍 |
|

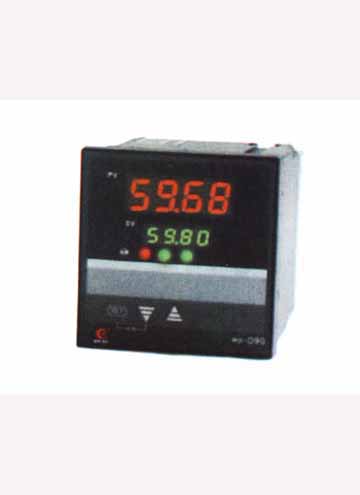

WP系列手动操作控制器／光柱显示手动操作器可接在各种调节器之后作备用仪表。一旦调节器失效
，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。
WP系列手操器／光柱显示手操器自动跟随输入值进行控制输出（模拟量控制输出或开关量控制输出）
。可实现自动／手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动／
自动的平稳切换。
WP系列手操器／光柱显示手操器可同时输入、显示测量信号及反馈信号。
WP系列手操器可随意改变仪表的输入信号类型。采用最新无跳线技术，只需设定仪表内部参数，即可
将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用型与可靠性。
WP系列手操器／光柱显示手操器可分别带有一路模拟量控制输出、一路开关量控制输出－－继电器正
砖、反转控制，及一路模拟量变送输出，可适用于各种测量控制场合。
WP系列手操器／光柱显示手操器可带串行通信输出，可与各种带串行输入／输出的设备进行双向通信
，组成网络控制系统。
WP系列光柱显示手操器采用双LED数码（可同时显示测量值+阀位反馈值－－或输出量）＋双光柱（
可同时显示测量值+阀位反馈值－－或输出量，光柱显示分辨率达100线）显示，使显示更为直观迅速。 |
| 产品功能描述 |
|
| 输入信号： |
|
| 电流 |
0～10mA、4～20mA、0～20mA等——输入电阻<=250Ω |
| 电压 |
0～5V、1～5V、mV等——输入阻抗>=250kΩ |
| 输出信号模拟量输出： |
DC 0～10mA（负载电阻<=750Ω）；DC 4～20mA（负载电阻<=500Ω）；DC 0
～5V（输出电阻<=250Ω）；DC 1～5V（输出电阻<=250Ω） |
| 开关量输出： |
继电器0N/OFF带回差；触点方式——AC220V/3A；DC24/6A（阻性负载） |
| 通讯输出： |
|
| 接口方式 |
标准串行双向通信接口：光电隔离，RS-485，RS-232C，RS-422等 |
| 波特率 |
300～9600bps内部自由设定 |
| 馈电输出： |
DC24V，负载<=30mA |
| 特性： |
|
| 测量精度 |
±0.2% FS 或 ±0.5% FS |
| 分辨率 |
±1字 |
| 测量范围 |
-1999～9999 字 |
| 显示方式 |
- 1999～9999字测量值显示；-1999～9999 字设定值显示；-1999～9999字控制
目标值显示；0～100%输出 ；双光柱测量值+阀位反馈值（或输出量）显示 |
| 报警方式 |
可选择上限或下限控制（或报警）输出，LED指示；控制（或报警）方式为带回差
（用户可自由设定） |
| 控制精度 |
±1字 |
| 温度补偿 |
0～50℃数字式温度自动补偿 |
| 打印控制 |
直接配接各型串行打印机（如LQ-300K，TPuP系列微打等），打印接口为RS-232C |
| 打印精度 |
同仪表精度 |
| 参数设定 |
面板轻触式按键数字设定 ；参数设定值密码锁定 ；参数设定值断电后永久保存 |
| 保护方式 |
输入超/欠量程报警 ；电源欠压自动复位； 工作异常自动复位（Watch Dog) |
| 使用环境： |
|
| 环境温度 |
0～50℃ |
| 相对湿度 |
<= 85RH；避免强腐蚀气体 |
| 供电电压： |
|
| 常 规 型 |
AC 220V + 10% - 15%（50Hz±2Hz 线性电源） |
| 特 殊 型 |
AC 90～265V ——开关电源；DC 24V±2V——开关电源 |
| 功耗 ： |
<=5W（AC220V线性电源供电）；<=4W（AC90～265V开关电源供电）；<=4W
（DC24V开关电源供电） |
| 产品物理特征 |
|
| 重量 |
常规型：400g；特殊型：240g—开 |
| 产品持有证书 |
|
| |
CE |
