| 一．概述

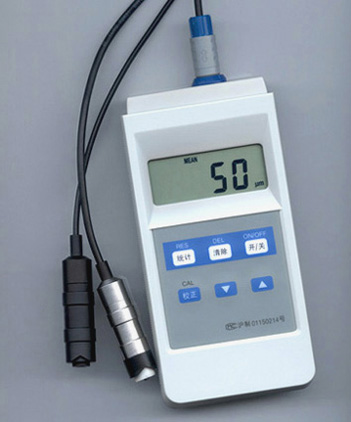

TM1200涂层测厚仪是一种用电池供电的便携式测量仪器，仪器集磁阻方法和电涡流方法于一身，既可测量导磁材料表面上非导磁覆盖层厚度。 例如： 铁和钢上的铜、锌、镉、铬镀层和油漆层等厚度。又可测量非导磁金属基体上非导电履盖层厚度。例如:测量铝的阳极氧化层以及铝、铜、锌等材料表面上油漆、喷塑和橡胶履盖层等厚度。单片机的应用，使本仪器具有操作简单、使用方便、稳定性好、测量精度高等优点。仪器具有数理统计功能，可直接显示测量的平均值、最大值、最小值、标准偏差及测量次数。仪器配有磁阻法传感器和电涡流传感器各一只，对于不同的测量要求，只需关机后更换传感器探头即可进行测量。
本仪器设计符合国际标准ISO2178和国家标准GB4956（磁阻方法）、IS02361 和 GB4957标准（电涡流方法）。可广泛应用于航空、造船、汽车、建材、轻工、机械、仪表、化工等行业，是控制和保证产品质量必不可少的检测仪器。
二．技术参数
1） 测量范围：0～1200μm
2） 测量精度：±(3%H+1)μm， H 为被测涂层厚度
3） 分辨率：1μm
4） 最小测量面直径：φlOmm
5） 显示:4位LCD显示测量的平均值、最大值、最小值、标准偏差和测量次数，同时指示仪器的工作状态及电池情况
6） 电源: 6F22型9V电池
7） 外形尺寸:（mm）140×68×32(l×b×h)
8） 重量:约 230g
9） 使用环境:温度0～50℃，相对湿度不大于80%
三．按键功能说明
1. ON/OFF：仪器的开关键。
2. RES： 数理统计键，对测量结果进行数理统计，并顺序显示测量的平均值（MEAN）、最大值(MAX) 、最小值（MIN）、标准偏差（S）和测量次数（N）。
3. DEL：消除最后一次测量值的键。
4. CAL：用于校正仪器的键。
5. △： 增加计数的键/正常测量模式与连续测量模式转换键。
6. ��：减少计数的键。
四．测量方法
１） 打开仪器背面的电池盒盖，装入电池。根据测量要求，连接好磁阻法传感器或电涡流传感器。按ON/OFF键接通仪器电源，仪器开始运行自检程序，磁阻法闪烁显示1200F, 电涡流法闪烁显示1200nF,当显示数字为零，表示仪器功能正常，即可开始测量。
２） 将探头平稳地放在测量物上，此时显示器上出现�K�J标志，表示数据采集正在进行中，当探头放置稳定后，涂层厚度值就在显示器上显示出来，一次测量即告完成。将探头向上提升至少5mm，仪器可开始新的一次测量。每次测量结果将自动储存于机内。
３） 通过多次测量后，按RES键可依次显示出测量结果的平均值、最大值、最小值、标准偏差和测量次数。按RES键后，如再次测量，仪器将自动清除以前的测量值，并储存新的测量值。
４） 如果在测量中，因探头放置不稳，显示出一个明显错误测量值，可按DEL键消除该测量值，以免影响统计结果的准确性。如因探头提离过快等原因，仪器未能采集到数据，显示值为零，这时显示的零不影响最后的统计结果。
５） 仪器使用完毕后，按ON/OFF键，关闭电源。本仪器有自动关机功能，如不进行任何操作，大约五分钟后就自动关机。
６） 仪器有电源状态指示功能，当电源电压不足时，显示器左上角显示“BAT”，建议用户此时更换电池。当电池电压太低时，仪器会自动关闭电源。
７） 除上述常规的工作模式外，本仪器还有一种连续测量模式。在常规工作模式下，按Δ键即可进入连续测量模式，这时显示器右上角出现“FREE”标志。在该状态下，测量值不储存，每次测量完成后探头不必提离被测物，测量和显示仍连续进行。这样，通过探头在被测物表面移动，可观察到测量值的连续变化。再次按Δ键即可退回到常规工作模式，这时“FREE”标志消失。
# 测量值的变化一般是由于涂镀层厚度不均匀引起的，但被测零件的表面曲率变化或边缘效应以及基体表面粗糙度也会造成测量值的变化。
五．校正方法
校正操作需要三块标准箔片和一块基板(磁阻法选择铁基板, 电涡流法选择铝基板)，标准箔片的厚度建议采用20、200、1000μm左右。为提高测量精度，应直接用未涂(镀)的被测零件或去除涂(镀)层的被测零件作为基板，且要求表面平整、光洁。
校正操作：
1.探头不接触任何物体，按CAL键，显示器出现“CAL”“BASE”标志。
2.用探头在未涂层的被测基体上测量5～10次。
3.按CAL键，“BASE”标志消失“STD”和“1”标志出现。
4.将第1块标准箔片放在未涂层的基体上，用探头测量3～5次，显示器上显示测量平均值。
5.显示值与标准箔片厚度值不符， 用Δ和��键改变显示值，直到显示值与标准箔片厚度一致。
6.按CAL键，“1”标志变为“2”(或“2”变为“3”)。
7.重复序号4～6，但标准箔片换成第2块或第3块，直至3块标准箔片都校正完。 当最后一次按“CAL”键后，“CAL”标志消失，校正程序已完成，回到正常测量状态。
六．显示标志及其意义
标志 意义
CAL 表示仪器工作于校正状态。
BASE 应在未涂层的基板上进行校正操作。
STD1～3 应在第1～3块标准箔片上进行校正操作。
BAT 电池电压低，提示更换电池。
MEAN 平均值。
MAX 最大值。
MIN 最小值。
S 标准偏差。
N 测量次数。
μm 显示值的单位，lμm=1/1000mm。
FREE 表示仪器工作在连续测量模式。
�K�J 耦合指示，表示探头正在进行数据采集。
OVER 表示显示值超过仪器的量程。
七．仪器的日常维护
１） 仪器使用完毕后，应放入清洁、干燥的储存箱里，避免冲击和振动。
２） 探头应避免敲击和强烈振动并保持清洁，被测物上的污物在测量前必须被清除。
３） 仪器长时间不用时，应取出电池，以免电池漏液损坏仪器。
八．成套性
1) TM1200涂层测厚仪主机 1台
2) 磁阻法传感器 1只
3) 电涡流法传感器 1只
4) 6F22型9V电池 1节
5) 标准箔片 3片
6) 铁基板 1块
7) 铝基板 1块
8) 使用说明书 1份
9) 保修卡 1份
10) 合格证 1份
11) 仪器箱 1只 |
