| 产品详细介绍 |
|
1. 功能特点

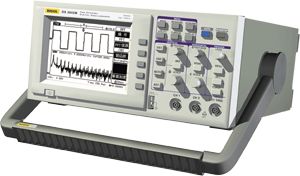

清晰、准确、可靠、无可比拟的性能/价格比、完全符合传统操作习惯的数字存储示波器，模拟带宽可达
100MHz。其内嵌的FFT频谱分析功能可对电路进行精确的分析、鉴定和故障排除。您能从这里给的性能
指标了解这些示波器如何满足您的测量要求。
单次采样100MSa/s，等效采样率更高达10GSa/s， 配合精细的UltraZoom功能，轻易兼顾波形细节与概貌。
同档产品中所独有的高清晰液晶显示系统， 无论波形、数据，还是测量都一目了然。
双通道，每通道带宽100M(DS3102M)
每通道16K的深度存储器。赋予更大的数据吞吐能力。
高灵敏度2mV/div。
时基范围：2.5ns/div to 5s/div。(DS3102M)
多种波形、设置存储和再现。
加、减、乘、除波形数学运算功能。
边沿、视频触发功能。
高灵敏度的X-Y操作。
自动光标跟踪测量功能。
自动校准。
自动波形、状态设置(AUTO)。
自动测量多达15种波形参数。
内嵌FFT频谱分析功能。
中/英文菜单显示。
可扩展的系统功能。
可选的GPIB、RS232模块。 |
| 产品功能描述 |
|
| 通道数 |
2 |
| 模拟带宽 |
100MHz |
| 垂直灵敏度 |
2 mV/div to 5V/div |
| 时基范围 |
2.5ns to 5s/div |
| 单次采样 |
100MSa/s |
| 等效采样 |
10GSa/s |
| 输入阻抗 |
1 MΩ, approx. 19 pF |
| 输入通道耦合 A1 & A2 |
DC, AC or GND |
| 触发类型 |
边沿、视频、Set to 50% |
| 触发方式 |
Auto、Normal、Single |
| 触发源 |
CH 1, 2, ext or ext/5,AC line |
| 水平精度 |
±0.01% |
| 垂直分辨率 |
8bit |
| 自动测量 |
Vpp, Vrms, Vmax, Vmin, Vtop, Vbase, Vavg, freq, period, risetime, falltime,
+width, -width, etc. |
| 数学操作 |
加、减、乘、除 |
| 存储 |
5组波形、5种设置 |
| FFT： |
|
| Window |
Hanning, Hamming, Blackman-Harris, Rectangular |
| 采样点 |
1024 points |
| 李沙育图形： |
|
| 带宽 |
100MHz |
| 相位差 |
±3 degrees |
| 显示 |
单颜色，320x240分辨率 |
| 电源 |
全球通用，100～225V/40W |
| 产品特征 |
|
| 长度 |
303mm |
| 宽度 |
145mm |
| 高度 |
288mm |
| 重量 |
4.5Kg |
| 选件 |
|
| |
扩展模块：
|
选件 |
EM3-232 |
通讯232接口扩展模块 |
RMB850 |
|
EM3-CM |
通讯232&GPIB接口扩展模块 |
RMB1110 | | |
