| 产品详细介绍 |
|
专利高清晰显示与2MB MegaZoom深存储器相结合，能发现有关信号的大量信息
强大的触发能力，可选择边沿，模式，脉冲，序列，持续时间和I2C触发

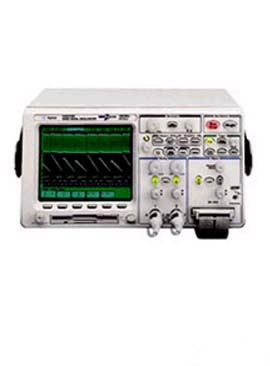

Agilent 54620系列示波器的水平分辨率几乎比市场上任何其它数字式示波器高一倍，其专利
的新显示技术为观察电路行为开启了一扇新的观察窗。您能深入观察过去难以看到的信号细节，
从窄跳变，失真的边沿到间歇性事件，从而忠实复现信号的真情实景。
选择最好的配置
54620系列能提供60MHz和100MHz的多种通道配置，以符合您的专门要求。您可选择2个或4个通道
，或具有2个示波器通道及16个定时通道的混合信号示波器，这是查找混合模拟和数字电路故障的理想设备。
独特的显示，独特的视角
通过高分辨率显示、2MB MegaZoom深存储器及信号处理系统的结合，54620系列示波器比常规数字示波器
要快25倍，还为您的测量增加了专门的统计功能。示踪上的每一点均以32级亮度显示，越亮的点代表越多的采样。
并能用平移和缩放功能容易地找到关注区域内的细节。所有这些信息均可在全速下，以高速5ns的分辨率在一次测量中获得。 |
| 产品功能描述 |
|
| 示波器通道数 |
2 |
| 带宽 |
100MHz |
| 采样率 |
200MSa/s |
| 最大输入 |
400V |
| 分辨率 |
8bit(平均时为12bit) |
| 量程 |
1mV/div至5V/div |
| 时基 |
5ns/div至50s/div |
| 触发 |
边沿,脉冲宽度,码型,12C,TV,序列,持续时间 |
| 峰检测 |
5ns |
| 显示 |
具有32级亮度的高清晰显示;1,000点的水平分辨率 |
| 显示更新率 |
达25,000,000矢量/秒/通道 |
| 显示方式 |
常规,峰检测,延迟,滚动,带Z消隐的XY,平均 |
| 测量 |
峰峰值,最大值,最小值,平均值,幅度,波顶,波底/过冲,前冲,有效值,频率,周期,
+脉冲宽度,/-脉冲宽度,占空比,最大值时间,相位,延迟 |
| 波形运算 |
相减,相乘,FFT,积分,微分 |
| 存储 |
内装软盘 |
| 连接性 |
标准配置的RS-232和并行接口,可选GPIB接口模块(N2757A) |
| 内装帮助 |
9种语言,在按任何键时 |
| 电源 |
|
| 电压 |
100Vac-240Vac±10%,47Hz-440Hz, |
| 产品特征 |
|
| 长度 |
317mm |
| 宽度 |
322m |
| 高度 |
172mm |
| 重量 |
6.4kg |
| 产品持有证书 |
|
| |
CE | |
