产品详细介绍 |
|

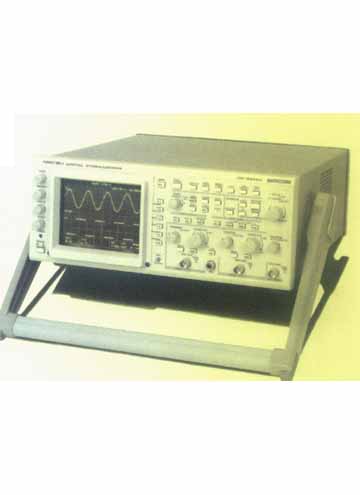

频率覆盖范围:DS-8608A:DC-100MHZ DS-8607:DC-60MHZ 最高取样速度为20MS/S(双通道同时作业) 记忆容量为每通道4千字组 双通道实时读出,光标测量电压相差,时间相差,时间倒数 等值取样:DS-8608A:DC-100MHZ DS-8607:DC-60MHZ 全自动设定功能 平均次数可高达128次 最大值保持功能 波形搜集模式包括正常等值、滚动及包络 包络功能(DS-8608A) 三级波形扩展:10倍、20倍、50倍 预触发功能 可储存及取出两项设定 最快扫描时间为2nS/格 可选件性提供GP-IB与RS-232-C介面 |
产品功能描述 |
|
阴极射线管 |
岩崎自制无网孔电子透视镜 |
形状 |
大六寸长方形 |
加速电压 |
16KV |
垂直偏向系统: |
|
灵敏度 |
5MV格-5V格。10项段数(1-2-5递增)5MV格-12.5V格(连续变项) |
准确度(实时模式) |
5MV/格-5V/格±3% |
准确度(储存模式) |
±3%1/32格于包络模式,增加3.5% |
频宽 |
DC-100MHZ.3DB |
上升时间 |
5.8NS或更少 |
输入耦合 |
交流,直流,接地 |
输入阻抗 |
1MΩ±1.5%//25PF±2PF(接入);10MΩ±3%//13PF±2PF(探头) |
最大输入电压 |
400V(直流+交流峰)(接入);600V(直流+交流峰)(探头); |
模式 |
通道1,相加,相减,通道2,X-Y(实时模式) |
交替 |
0.5MS/格-20NS/格 |
斩波 |
0.2S/格-1MS/格 |
讯号延迟 |
30NS(萤幕显示,实时模式) |
极性转档 |
只通道2(实时模式) |
共态抑制率 |
|
1千周正弦波 |
50:1(于5MV格 实时模式) |
20兆周正弦波 |
15:1(于5MA格 实时模式) |
触发: |
|
来源 |
通道1,通道2,外接,电源 |
耦合 |
交流,直流,高频抑制(>10千周)低频抑制,电视-垂直 |
极性 |
+,- |
通道1,通道2电平 |
DC-10MHZ:0.5/DIV 10MHZ-100MHZ:1.5格;10MHZ-60MHZ:1.5格电视-垂直7:3同步讯号1.5格 |
外部输入 电平 |
外部DC-10MHZ:0.1V;外部10MHZ-100MHZ:0.25V ;外部10MHZ-60MHZ:0.25V |
输入阻抗 |
1MΩ±5%//25PF±3PF |
外接输入电压 |
400V(直流+交流峰)(接入) |
水平偏向系统: |
|
模式 |
自动,正常,单击 |
扫描系统 |
正常,放大(10倍,20倍,50倍),交替 |
扫描时间: |
|
实时模式 |
20NS/格-0.2秒格,22项段数(1-2-5);20NS/格-5秒格(连续变项) |
准确度(实时模式) |
20NS/格-0.2秒 格,3% |
储存模式 |
20NS/格-5秒格,27项段数(1-2-5) |
放大器 |
10倍,20倍,50倍 |
最快扫描 |
2NS/格 |
X-Y作业: |
|
作业通道 |
通道1:X,通道2:Y |
灵敏度 |
与通道1,通道2相同 |
产品持有证书 |
|
|
CE |
其它功能 |
|
|
频宽:DC-2MHZ,-3db;相位相差:3或者更少(DC-100千周);储存模式:只DS-8608A; CRT萤幕读出:灵敏度,范围,可连续变项,扫描时间,放大数值;萤幕读出:光标测量数值,注解讯息等等;光标测量:电压相差(电压测量),时间相差(时间测量),时间倒数;注解输入:字符数目,最高可至40款,字母26款 数目字10款,符号种类14款 储存模式: 最快扫描速度:20MS/S,双通道同时作业;垂直解析度:8位元,32点格,256点8格;记忆长度:搜集记忆:4千字组通道,显示记忆,4千字组X4;频率响应:等值取样DC-100MHZ,-3DB,等值取样DC-60mhz,-3DB;采集模式:自动转档;等值取样:等值取样20NS/格-10MS格 取样方法:随机取样;正常取样:正常20MS/格-0.2S/格 滚动模式:滚动0.5S/格-50S/格;包络:包络50MS/格-50S/格(通道1);波形放大:水平X1-x100倍,冻结后:放大点0/8-7/8(于10格),1/8段数;解发点:0/4-3/4(于10格),1/4段数;算术功能:通道1+通道2,通道1-通道2(20NS/格-0.2S/格);平均:8,16,32,64或128倍(20MS/格-0.2S/格);最大保持:16,32,64,128或(20MS/格-0.2S/格);插值:线性(当讯号放大时);储存 取出:设定2种,数据:2种(参考1,2); 通道1讯号输出: 输出电压:25MV格20%(50Ω负载);频宽:DC-50mhz,-3DB(50Ω负载);输出电阻:50Ω,20%; 校准器: 波形:方波(占空比49%-51%);频率:1KV±5%;电压:0.6VP-P±2%; 外Z-轴输入(实时模式): 频宽:DC-1MHZ;最大输出:50V峰值;输入电阻:10KΩ±10% 选件: 介面DS-520:GP-1B(IEEE 488.1-1987或兼容);(GP-IB与RS-232-C):RS—232-C(EIA-232-D或兼容);介面DS-521:GP-IB(IEEE 488.1-1987或兼容);GP-IB与打印机):打印机(ESE/P 16点或兼容) 电源供应器: 电压范围:交流90V-250V;频率范围:48周-440周;功率损耗:最大为80W作业于交流100V 环境状况: 作业温度:0℃-+40℃;效能保证:+10℃-+35℃;作业湿度:40℃90%相对湿度;储存温度:-20℃-+70℃;作业湿度:70℃/80%相对湿度;暖机时间:功能保证于于启机后30分钟;尺寸:大约330(阔)*132(高)*365(长) 毫米;重量:大约6.8千克(15磅);附件:电源线X1条,SS-087探头X2根,保险丝X2颗作业手册X1本,附件袋X1个 |
