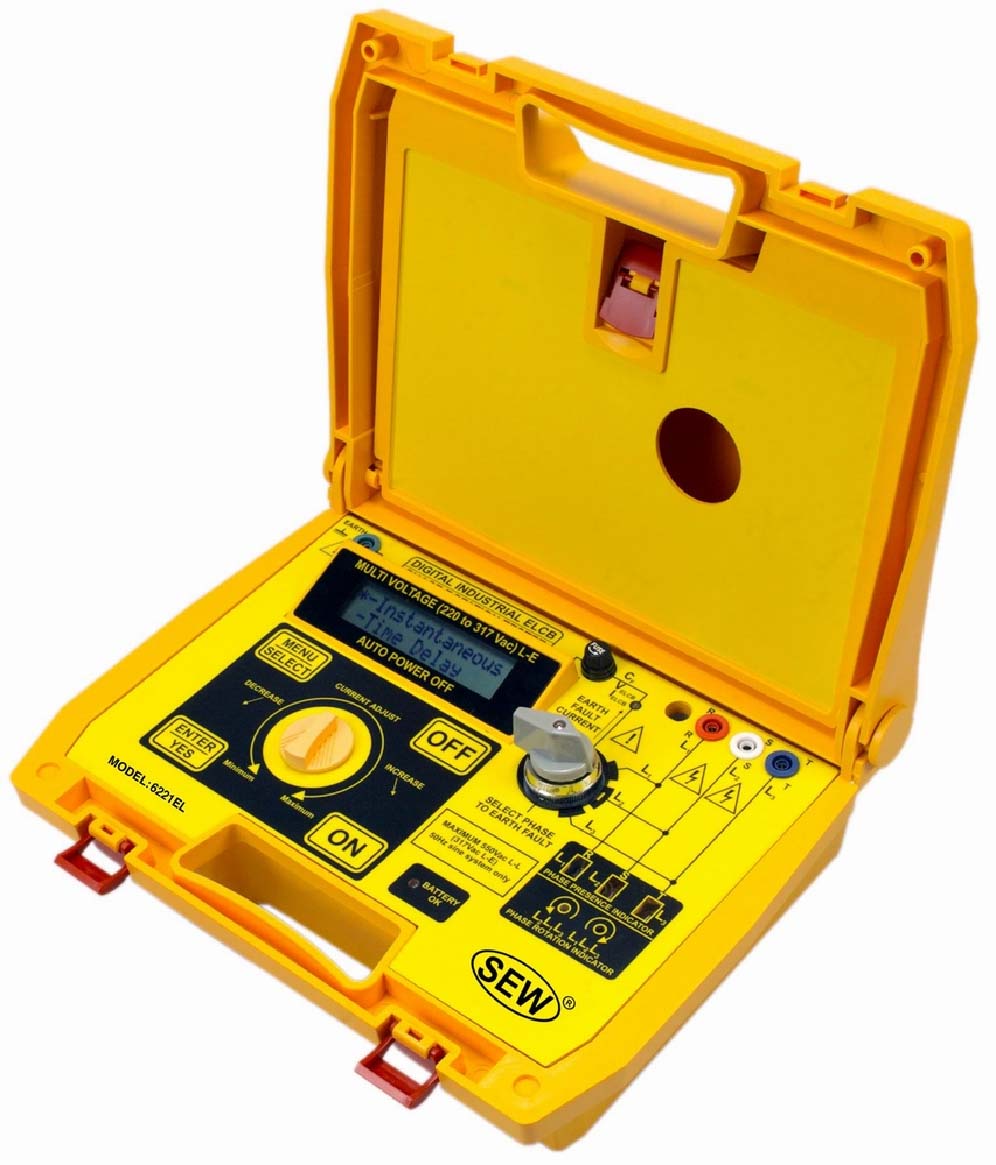

高压三相漏电开关测试仪 6221EL

3 PHASES INDUSTRIAL EARTH LEAKAGE TESTER

特点

·可以指示相位是否有缺相状况，可以指示

相序是否顺相或逆相

·可检测漏电断路器的感度。

·可显示电池状况。

·可显示漏电断路器动作时间。

·可测量相对地电压。

·检测相位和相序，交流电压必须大于100V。

·电池耗电量低。

·检测漏电断路器的电压，须在50V～300V。

·在检测漏电断路器电压时，有Led指示。

·检测相位和相序时，不用电池。

·通过欧洲安规检测。

   用途

·本仪器包含三种功能：检查是否缺相、相序

  （顺相或逆相）和电力系统中的漏电断路器。

·检测相位和相序时，不必使用到电池，如果

装有电池，即使电量低，也可以操作。测试

单相系统或三相系统的漏电断路器，则必须

利用电池电源来操作。

·做单相系统漏电断路器的测试，必须先确认

   Line和Earth的连接都是正确的。

·做三相系统漏电断路器的测试，必先确认是

否有缺相和相序。

·三个Led全亮，代表不缺相，相序也同时显示。

·做漏电断路器测试动作时间和电流时，测试线

的连接必须确认是正确的。

产品技术参数

相位检测

·相位存在时（电压存在）有氖灯指示

·操作电压：100Vac~450Vac

·适用频率：10~400Hz

相序检测

·操作电压：100Vac~450Vac

·适用频率：2~400Hz

保护措施

·负载电压：550V（两极插座之间）

·过载电压：约450V（对地）

漏电断路器检测

·电流设定：999mA ac/50-60Hz

·电流选择方式：旋钮操作

·相位选择：0°或180°

·温度过载保护：有

·跳脱指示：有

·操作电压：100Vac~317Vac

·时间分辨率：1毫秒

·电流允许误差：±3%±4mA

·电流分辨率：1mA

·电压允许误差：50~350Vac ±3%±2V

               350~550Vac  ±7%±3V

·使用电池：1.5V(C型      ) x 8(颗)

外形尺寸

330(长) x 260(宽) x 160(长)mm

重量

约3.85公斤（含电池）
