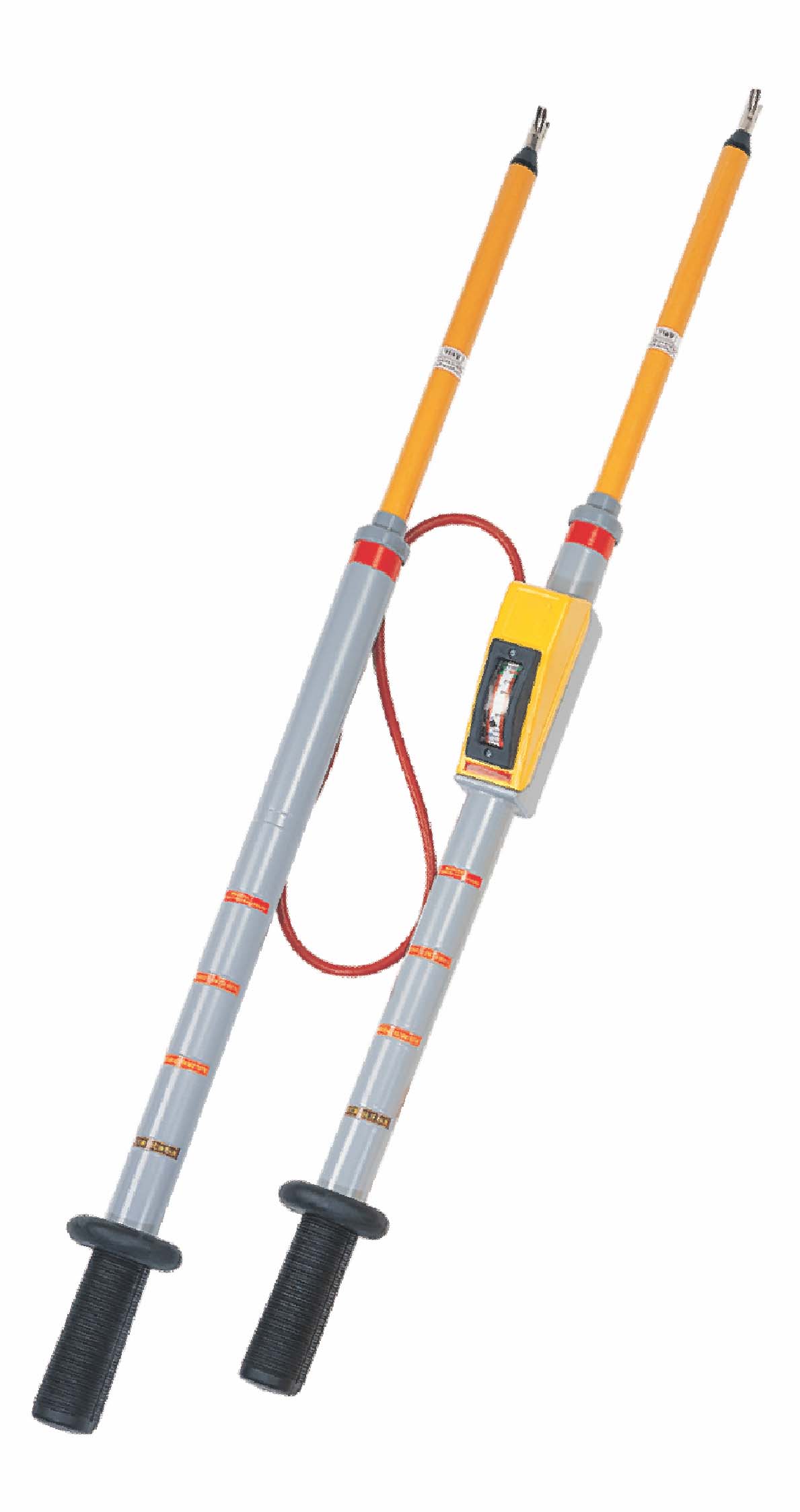

高压核相器及电压测试仪  PC系列

HIGH  VOLTAGE  PROBE  METER

·用途

  高电压检测杆是根据VDE0681·PART5的规范而设计的，具有判定相位和做接触式测量电压的功能。测量的系统电压可到达44KV。它的型号有五种：PC7K、PC11K、PC22K、PC33K和PC44K。

·材质

  为估计使用者的方便和维护人身安全，所使用的材质，重量轻而且坚固。PC系列的测试端杆使用环氧树脂作为材质，手把部分并被覆盖高绝缘橡胶。前二项材质经过台湾大电力研究试验中心的耐压测试合格。

·外观

  高电压检测杆的仪表使用有颜色的刻度板，便于识读。在使用时，不需要搭配其它的配件，也不必使用电池提供电源采用接触测量即可。持杆上并贴有标识供使用者识读与提醒。

·使用场所

  适用于室内外的干燥处所，在雨天和潮湿的状况下，请勿使用，以免危及人身安全。

·携带箱

  高压电检测杆配置有携带箱。携带箱设计精美、轻便、耐震、耐撞而实用，运输储藏，十分方便。

产品技术参数

型号

PC7K

PC11K

PC22K

PC33K

PC44K

阻值

3.95MΩ

6.78MΩ

13.5MΩ

20.1MΩ

27MΩ

反应时间

小于1秒

小于1秒

小于1秒

小于1秒

小于1秒

氖灯始亮电压

1.2KV

1.2KV

1.2KV

1.2KV

1.2KV

氖灯满亮电压

1.5KV

1.5KV

1.5KV

1.5KV

1.5KV

手持端杆长度

765mm

765mm

765mm

765mm

765mm

测试端杆长度

340mm

340mm

460mm

610mm

760mm

检测杆总长度

1.1M

1.1M

1.275 M

1.395 M

1.425 M

重量

1.2公斤

1.2公斤

1.3公斤

1.4公斤

1.5公斤

测量系统电压

6.6KV

11KV

22KV

33KV

44KV

满刻度电压

8KV

12KV

24KV

36KV

48KV

测量最大电压

9KV

15KV

30KV

40KV

55KV

指示方式

氖灯及仪表指示

操作温度

-20～55℃

操作湿度

20～85%RH

材质

测试端杆-玻璃纤维

手持端杆-环氧树脂

100KV/30厘米  5分钟耐压试验合格
