| 产品详细介绍 |
|

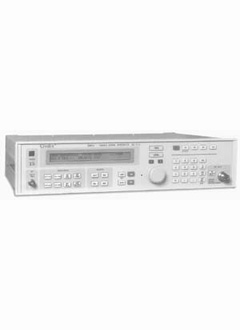

SG-1710是一款高性能的合成信号发生器, 具有噪音低、FM/AM讯号质量高等优点，覆盖范围由200KHz至1000MHz。本产品可以用手动或自动测试设备灵活操作，特别适用于完成诸如蜂窝状无线电或交直流两用电话的放射频通信产品的开发与生产的各种测试任务。
特性：
高性能的频率合成，应用于直接通话业务（DDS）
转换时间迅速，特别为200ms
高分辨率输出频率，10Hz
FM低噪声，900MHz时小于10Hz
FM频移最高为100KHz
AM调幅最高为99.9%
宽阔输出范围，供接收机测试，-127dBM~13dBM
逆功率保护（RPP）（最大25W）
存储和再现功能，可在前面板最多设置300点
GPIB标准 |
| 产品功能描述 |
|
| 频率 |
|
| 范围 |
200KHz～1000MHz |
| 显示 |
液晶显示器 |
| 分辨率 |
10Hz（所有波段） |
| 准确度 |
0.5×10负6次方 |
| 输出电平 |
|
| 范围 |
断路时为-14dBμ～126dBμ（-127DBM～13DBM） |
| 分辨率 |
0.1dB |
| 准确度 |
±1.0dB>-70dBm±(1.5dB+0.1dB/10dB)≤70dBmn. |
| 输出阻抗 |
50Ω,VSWR:少于1.5 |
| 平面度 |
±1.2dB-9dBm |
| 谐波 |
≤-30dBc |
| 次谐波 |
大于550MHz时为≤-25dBc |
| 寄生 |
<-50dBc(<137.5MHZ), <-60dBc(137.5～1100MHz) |
| 残余调制 （FM） |
<30Hz(CF<137.5MHz) ，<5Hz(CF: 137.5～275MHz) ，<10Hz(CF: 275～550MHz)，<20HZ(CF: 550～1100MHz) |
| 残余调制 （AM） |
<-65dBc |
| 逆功率保护 |
最大25W |
| 调制 |
|
| 频率 |
400Hz或1KHz +1% |
| 内部频率 |
10Hz或20KHz +1% |
| 外部调制 |
阻抗: 600Ω不平衡, 输入电压:1VPP |
| FM偏差范围 |
0～100KHz |
| FM分辨率 |
10Hz |
| FM准确度 |
内部比时为+6% |
| FM失真 |
1KHz AF信号时<2% |
| AM范围 |
0～99.9(≤7DBM) |
| AM分辨率 |
0.1% |
| AM准确度 |
内部比时为+ 6% |
| AM失真 |
<5%(70～90% AM), <3%(30～70% AM), <1.5%(0～30% AM) |
| 偶发性FM |
用1KHz AF信号, AM 30%时少于75Hz |
| 记忆控制 |
|
| 记忆 |
300点 |
| 产品特征 |
|
| 长度 |
115mm |
| 宽度 |
430mm |
| 高度 |
410mm |
| 重量 |
14kg |
| 机带附件 |
|
| |
电源线, 输出线, 保险丝 |
| 产品持有证书 |
|
| |
CE |
| 其它功能 |
|
| |
功率要求 交流 100/120/220/240V 50/60Hz | |
