厂 商：上海仪器
送货时间：48小时内
市场价格：17600 本站价格：14888

产品详细介绍

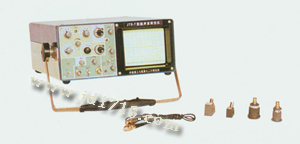

    JTS-9型超声波探伤仪为A型脉冲式超声波探伤仪，由集成功能模块和晶体管混合组成，耗电省，探伤灵敏度高，可交直流两用。主机交直流装成一体化，交直流能自动转换，携带方便，是一台宽频带，高可靠，性能优异的超声波探伤仪，深受用户欢迎，其主要特点如下：

1． 本仪器采用高亮度，对角线为120mm大屏面。内刻度超声波探伤仪专用矩型示波管。亮度高，聚焦好，波型清晰；便于探伤人员分析缺陷性质。

2． 主机，直流，交流电源一体化设计，机内交直流自动转换。在自动转换过程中波型不发生任何变化。使用特别方便。

3． 仪器衰减器总衰减量为108dB，其中1dB10档，10dB5档，6dB8档。适用于半波高度法探伤。增益微调调节量为18dB，调节时波幅升降平缓，无突变。

4． 使用交流电源供电时，仪器允许电网电压波动范围为280V-0V。仪器各项指标不变化。

5． 仪器具备自动保护装置，整机在低功耗状态下工作，性能稳定，可靠性好。

6． JTS-9型超声波探伤仪，具有报警功能，它能对闸门内的"进波"和"失波"进行报警。

7. 本仪器适用于锅炉、船体、化工设备，各种压力容器的焊缝，锻件等金属及塑料件内在缺陷的探测，也可用于管、棒、板、型材的探伤。

2． 探伤灵敏度余量>50dB(200mm/Φ2缺陷波)

3． 始波宽度<10mm（200mm/Φ2缺陷波满刻度时）

4． 回波宽度<5mm（200mm/Φ2缺陷波满刻度时）

5． 分辨力X值>30dB

6． 盲区≤10mm

7． 水平线性误差<1%

8． 垂直线性误差<3%

9． 动态范围：≥30dB

10． 电噪声电平/灵敏度余量4%/46dB

11． 衰减器精度任相邻12dB误差<0.5dB

12． 定量增益精度48dB中任两档误差<0.5dB

13． 探伤深度0-100mm,0-300mm,0-3000mm，三档连续复盖。

14． 重复频率约350HZ

15． 发射脉冲幅度>550VP-P

16． 使用电源：直流12V±10%  交流220V±20%

17． 功率：直流约5W，工作电流约400mA交流约10W

18． 报警灵敏度±1dB

19． 报警范围：10%-100%波高

20． 体积：230mm×130mm×320mm(宽×高×深)

21． 主机约3.4kg，电池1.8kg。
