产品详细介绍 |
|
可调窄带宽滤波器
可选可调方波、尖波超声发生器
可选60~360Hz 的脉冲重复频率 (PRF),
可扩充到30Hz和1kHz
VGA动态显示输出
高性能镍锰电池
大屏幕、高亮度、超清晰、全屏 或半屏显示，可选择场致发光 (ELD)显示或液晶(LCD)显示
探头自动校正功能
可编辑的数据记录系统
可储存360幅波形或12000个厚度数值
可选扩充内存到储存720幅波形 或24000个厚度数值
轻便人性化外型设计，仅重2.4 公斤
具有飞行时间微秒测量技术 |
| 产品功能描述 |
|
| 显示 |
场致发光或液晶显示屏幕, 分辨率达320像素(宽)×240像素(纵) |
| 显示更新率 |
60Hz |
| 增益 |
最高达110dB, 增益调节: 0.1dB或6dB可调 |
| 自动校正 |
连续的自动的对波幅补偿,对温度或使用时间，对接收器灵敏度的影响进行补偿 |
| 探头自动校正 |
自动校正探头的零点及/或声速 |
| 拟制 |
全屏的0%～80%, 1%增幅 |
| 单位 |
公制、英制或微秒 |
| 材料声速范围 |
635m/s～15240m/s |
| 零位调节 |
0～350μsec |
| 测量范围 |
1～5000mm全屏，可扩宽到10000mm |
| 深度显示： |
可显示单回波或回波到回波厚度读数,或者在采用斜探头探伤时 |
| 折射角度 |
预设0o, 30o, 45o, 60o和70o或从10o～85o 可调, 调节精度达0.1o |
| 闸门起始值 |
整个显示屏幕范围内可调 |
| 闸门宽度 |
从闸门起始点到显示屏幕的末端 |
| 闸门高度 |
|
| 显示放大 |
放大闸门部门的波形到全屏范围 |
| 峰值记忆 |
同时显示动态60Hz刷新频率的A扫描及峰值数值 |
| 峰值锁定 |
锁定峰值记忆的波形数据,与动态实时A扫描波形进行比较 |
| 屏幕显示锁定 |
锁定实时A-扫描波形,闸门及厚度值在锁定后可调 |
| 脉冲选择 |
可微调尖波及方波 |
| 脉冲能量 |
低、中、高、最高四档可调 |
| 阻尼 |
50、63、150或400欧姆可调 |
| 整流类型 |
全波、半波正负及非整流射频波 |
| 模拟带宽 |
25MHz, -3dB |
| 滤波器 |
宽频、窄频或可调高通、低通滤波 |
| 探伤方式 |
回波到回波、双发、穿透等方式 |
| 报警模式 |
可调正/负或最小深度模式 |
| 内存记忆： |
标准可存360个波形或12000个厚度读数, |
| 记录标记： |
8位数字, 字母混合文件记录名及3位扩展名及16位地址记录编码. |
| 操作温度 |
ELD / -20℃～50℃ LCD / 0℃～50℃ |
| 保存温度 |
ELD / -20℃～50℃ (含电池) LCD / -20℃～50℃ (含电池) ELD / |
| 电池状态 |
屏幕持续显示, 低压报警 |
| 探头连接器 |
BNC或Lemo 1 |
| 电源需求 |
|
| 电压 |
交流:100-120V或200-240V,50-60H |
| 电池 |
|
| 电池寿命 |
可充电镍锰电池, 12V, 4000mAH ? |
| 机带附件 |
|
| |

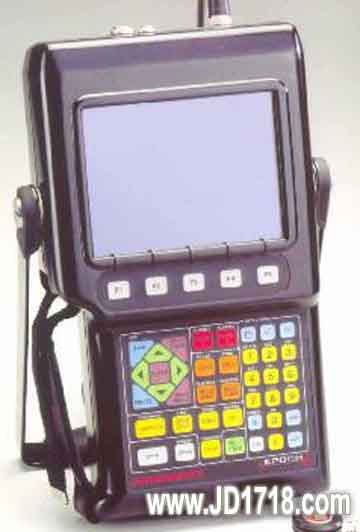

EPOCH 4 数字式探伤仪
EP4-MCA 小型充电器
EP4-BAT 镍金属可充电电池
EP4-CAL-NIST NIST标验证书
EP4-MAN 操作手册
EP4-TC 包装箱
EP4-PS 不锈钢管架
EP4-HS 背带 可选项目:
EP4-SC 运输箱
EP4-PCC 手提箱
EP4-IP-KIT 界面程序
EP4-PSC 屏幕保护盖
|
| 可选附件 |
|
| |
EP4-DAC DAC曲线
EP4-TVG TVG曲线
EP4-CSC 曲率校正软件
EP4-DGS/AVG DGS/AVG曲线
EP4-ER 扩展测量范围
EP4-FG 浮动闸门
EP4-LPRF 30Hz PRF(低脉冲重复频率)
EP4-HPRF 1kHz PRF(高脉冲重复频率)
EP4-MEM 扩展测量范围
EP4-PP 专用打印纸
EP4-PR 专用打印机
|
| 产品持有证书 |
|
| |
CE |
| 其它功能 |
|
| |
键盘: 英语或国标图形键盘
语言: 英、法、德、西、意可选
RS232通讯口: 串行口可与电脑或打印机相连传输速率为19.2K
高速并行口: 与外部设备高速联系通讯
模拟输出口: 可选厚度输出电压或振幅数据
VGA输出: 视频输出口可与标准电脑显示器相连
保修: 一年,不含电池 |
